Cómo dibujar un hexágono
Existen dos métodos principales para trazar un hexágono (un polígono regular de seis lados) en dibujo técnico:
Construcción de un hexágono inscrito en una circunferencia

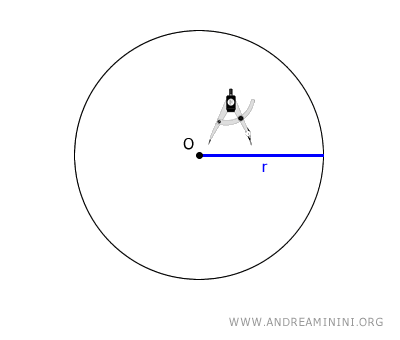

Comienza dibujando una circunferencia con centro en el punto O y radio de longitud r.

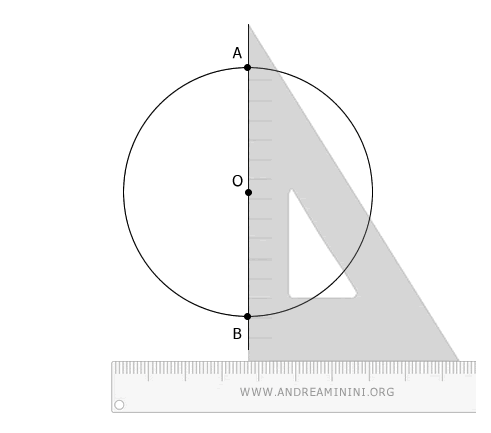

Coloca la regla en posición horizontal sobre el papel y, con ayuda de una escuadra de 90 grados, traza una diagonal AB perpendicular a la base que pase por el centro O de la circunferencia.

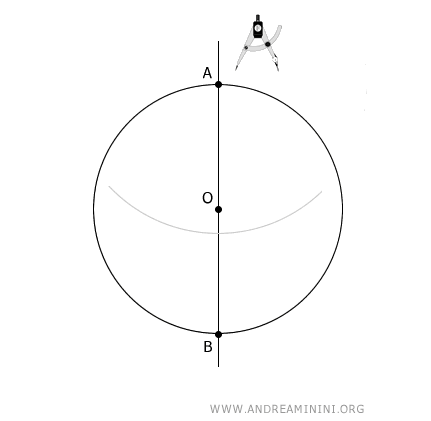

Apoya la punta del compás en A y, con un radio ligeramente mayor, dibuja un arco suave o dos pequeños arcos a la misma altura que el centro O de la circunferencia.

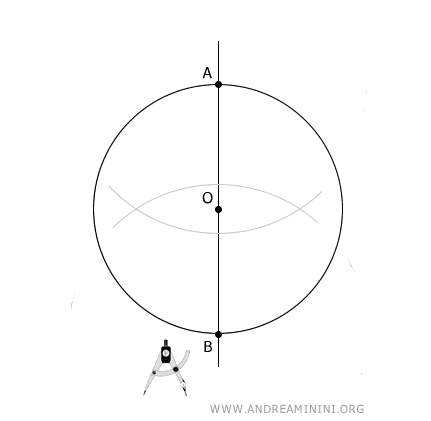

Después, coloca la punta del compás en B y dibuja otro arco con el mismo radio, asegurándote de que se cruce con el anterior.

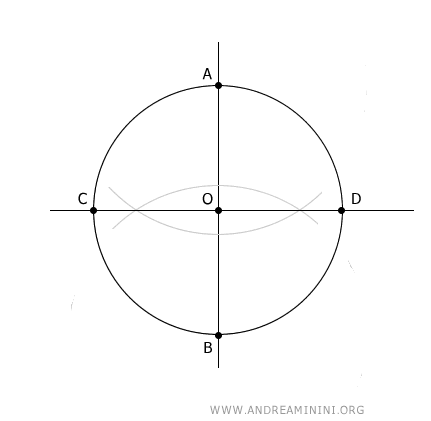

Traza una recta que pase por los puntos de intersección de ambos arcos.
De este modo obtendrás la diagonal CD, perpendicular a la primera diagonal.
Nota: Para explicar cómo se traza la diagonal perpendicular, aquí he mostrado dos arcos. En la práctica, basta con dibujar cuatro pequeños arcos suaves con el mismo radio, que se corten en pares a la misma altura que el centro O de la circunferencia. El resultado final es idéntico, pero el dibujo queda más limpio.

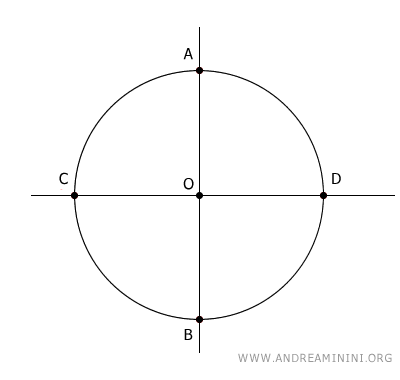

Las dos diagonales forman cuatro ángulos rectos y definen así cuatro puntos A, B, C y D sobre la circunferencia.

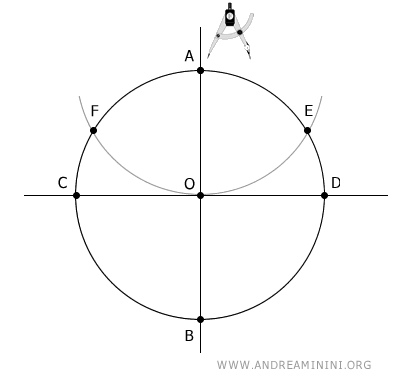

Coloca la punta del compás en A y, con un radio igual a OA, dibuja un semicircunferencia.
Así se determinan los puntos E y F en los que corta la circunferencia.

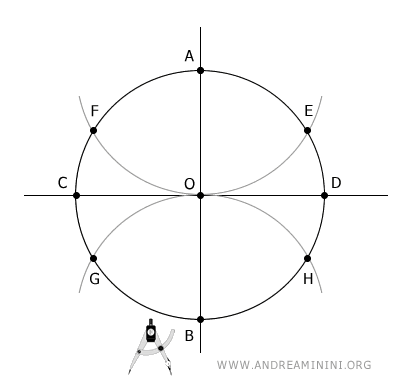

A continuación, sitúa la punta del compás en B y, con el mismo radio (OB = OA), traza otro semicircunferencia.
De este modo se obtienen los puntos G y H en los que corta la circunferencia.

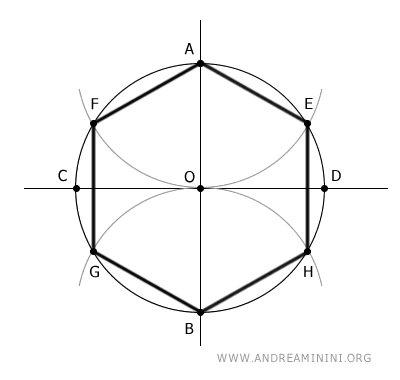

Por último, une los puntos AF, FG, GB, BH, HE y EA.
El resultado final es un hexágono perfectamente inscrito.
¡Y ahí lo tienes!
